パス

1. ファイルメニュー＞新規＞イメージ から、新規イメージ（RGBカラー）を作成します。
2. レイヤーメニュー＞新規パスレイヤー を選択し、オブジェクトレイヤーを作成します。
3. カラーパネルから塗りと線の色を設定します。

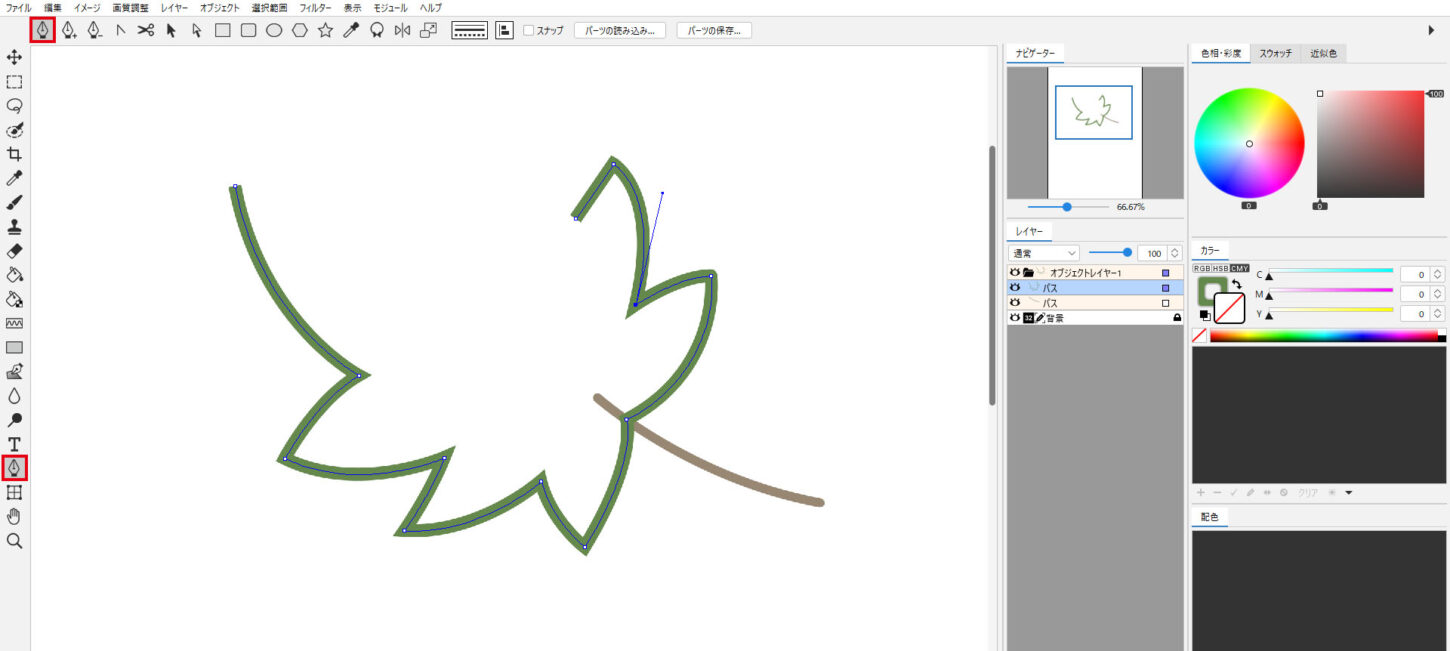

4. ペンツール等でオブジェクトを作成します。
   ※パスの作成方法の詳細は、パスを描くを参照してください。

• アンカーポイント：ペンツールでクリックした点
• セグメント：アンカーポイントから次のアンカーポイントまでの線
• 方向線：アンカーポイントから方向点までの線
• 方向点：アンカーポイントから直線に延びている端の点
• オブジェクト：パスで作成された図形

• オープンパスとクローズパス：
  連続した直線を描き、最後に始点をクリックすると、始点と終点がつながり線で囲まれた図形を描きます。このような形のパスは「クローズパス」です。
  クローズパスに対し、端点と端点がつながっていないパスは「オープンパス」です。

オープンパス

クローズパス

1. A点でクリック→ B点でクリックします。
2. パスの作成を終了するには、Ctrl（Mac：⌘）を押しながら、何もない場所をクリックします。

1. A点→ B点→ C点→ D点と順番にクリックしていきます。
2. パスの作成を終了するには、Ctrl（Mac：⌘）を押しながら、何もない場所をクリックします。

1. Shift を押しながらA点→ B点→ C点→ D点と順番にクリックしていきます。
2. パスの作成を終了するには、Ctrl（Mac：⌘）を押しながら、何もない場所をクリックします。

1. 片方の直線の端点A をクリックします。
   （A点上のマウスポインターは、描画中のパスの終点上アイコンになります。）

2. もう１本の直線の端点B をクリックします。
   （B点上のマウスポインターは、アイコンになります。）

1. 連続した直線を描きます。

2. 続けて始点をクリックします。（A点上のマウスポインターは、アイコンになります。）
3. パスが閉じてクローズパスになります。

1. ペンツールを選択し、A点からB点までドラッグします。

2. C点からD点までドラッグします。

3. E点からF点までドラッグします。
4. パスの作成を終了するには、Ctrl（Mac：⌘）を押しながら、何もない場所をクリックします。

1. ペンツールを選択し、A点からB点までドラッグします。

2. C点からD点までドラッグします。

3. C点にマウスポインターを合わせます。

4. Alt（Mac：option）を押しながら、C点からE点までドラッグします。
5. F点・G点も同様にドラッグします。
6. Ctrl（Mac：⌘）を押しながら、何もない場所をクリックします。

1. ペンツールを選択し、A点でクリック→ B点でクリックします。

2. B点にマウスポインターを合わせ、C点までドラッグします。

3. D点からE点までドラッグします。

4. D点にマウスポインターを合わせ、クリックします。
   下方向の方向線（D点→Ｅ点）が消えます。

5. F点でクリックします。
6. Ctrl（Mac：⌘）を押しながら、何もない場所をクリックします。

ペンツールで単にドラッグした場合、アンカーポイントの両端にできた2本の方向線は一直線になり、続けて別の場所をクリックしてもアンカーポイントは角にならず、滑らかな曲線になります。
このアンカーポイントが「スムーズポイント」です。

方向線が１本の場合

方向線が２本ある場合

1. アンカーツールを選択します。

2. マウスポインターをコーナーポイント上に合わせて外側にドラッグします。

3. 方向線が引き出され、スムーズポイントになります。

1. アンカーツールを選択します。

2. スムーズポイントをクリックします。

3. 方向線のないコーナーポイントになります。

1. アンカーツールを選択します。

2. マウスポインターを方向線に合わせてドラッグします。

3. 独立した方向線を持ったコーナーポイントになります。

1. ペンツールを選択し、片方のパスの端点をクリックします。

2. もう一方の端点をクリックします。
3. 2つのパスが結ばれて、１つのパスになります。

1. ダイレクト選択ツールで2つのオープンパスの端点を選択します。
   ※２つの端点を選択する方法
   片方のパスの端点をクリックし、Space ＋でもう一方の端点をクリックします。
   または、2つのオープンパスの端点をドラッグで囲います。

2. オブジェクトメニューメニュー または コンテキストメニュー（右クリック）から＞連結 を選択します。
3. 2つのパスが結ばれて、１つのパスになります。


コーナーからの描画
対角線をドラッグ

中央から作成
Alt（Mac：option）＋ドラッグ

正方形・角丸正方形・正円の描画
Shift ＋ドラッグ

長方形ツール

角丸長方形ツール

楕円ツール

多角形ツールの場合
角度を固定：Shift ＋ドラッグ
多角形の角数を増減：ドラッグ開始後、上向き矢印（または下向き矢印）

スターツールの場合
角度を固定：Shift ＋ドラッグ
星形の角数を増減：ドラッグ開始後、上向き矢印（または下向き矢印）
星形の内径を調整：ドラッグ開始後、右向き矢印（または左向き矢印）

多角形ツール

スターツール

線幅１pt

線幅１０pt

線端の形状：バット線端
角の形状：マイター結合

線端の形状：丸型線端
角の形状：ラウンド結合

線端の形状：突出線端
角の形状：べベル結合

マイター結合：
角がとがった形状

ラウンド結合：
角が丸くなった形状

べベル結合：
角が角張った形状

• バット線端：線端がアンカーポイントからはみでない四角い形状になります。
• 丸型線端：線幅の半分の半径（ここでは10pt）の半円が線端に足されたように太ります。
• 突出線端：線幅の半分（ここでは10pt）の長さが線端から伸びたように太ります。

1. 「破線」 に ☑ を入れます。
2. 「線分／間隔」を設定します。

「線分／間隔」の2パターンが繰り返されて破線を作成します。

1. 整列するオブジェクトを複数選択します。
2. ツールオプションバーの整列ボタンをクリックします。

　左端揃え
オブジェクトの左端を軸にタテに揃います。

　水平方向中央揃え
オブジェクトの中心を軸にタテに揃います。

　右端揃え
オブジェクトの右端を軸にタテに揃います。

　上端揃え
オブジェクトの上端を軸にヨコに揃います。

　垂直方向中央揃え
オブジェクトの中心を軸にヨコに揃います。

　下端揃え
オブジェクトの下端を軸にヨコに揃います。

　左端を分布
各オブジェクトの左端を軸に等間隔でヨコに分布されます。

　水平方向中央を分布
各オブジェクトの中心を軸に等間隔でヨコに分布されます。

　右端を分布
各オブジェクトの右端を軸に等間隔でヨコに分布されます。

　上端を分布
各オブジェクトの上端を軸に等間隔でタテに分布されます。

　垂直方向中央を分布
各オブジェクトの中心を軸に等間隔でタテに分布されます。

　下端を分布
各オブジェクトの下端を軸に等間隔でタテに分布されます。

1. 花びらのオブジェクトを作成し、選択ツールでオブジェクトを選択します。
2. 「回転ツール」を選択します。
   A点でAlt（Mac：option）＋クリックします。
   （新しい原点が指定され、回転ダイアログが表示されます）

3. 角度：60°と入力して「コピー」をクリックします。

4. 花びらがＡ点を原点として60°回転してコピーされます。
5. 同様にして、更に60°回転して花びらを作成します。

1. 花びら3枚のオブジェクトを選択ツールで選択します。
2. 「鏡像ツール」を選択します。
   A点でAlt（Mac：option）＋クリックします。
   （新しい原点が指定され、鏡像ダイアログが表示されます）

3. 角度：60°と入力して「コピー」をクリックします。

4. 3枚の花びらが、Ａ点を原点として60°に反転してコピーされます。

1. 花びら6枚のオブジェクトを選択ツールで選択します。
2. 「拡大・縮小ツール」を選択します。
   A点でAlt（Mac：option）＋クリックします。
   （新しい原点が指定され、拡大・縮小ダイアログが表示されます）

3. 縦横比を固定：70％と数値入力して「コピー」をクリックします。

4. 花びらがＡ点を原点として70% 縮小されます。

1. 複数のオブジェクトを選択して、オブジェクトメニュー＞複合パス を選択します。

2. 重なっているオブジェクトの部分だけが透明になります。塗りと線のカラーは最背面のオブジェクトカラーに統一されます。

「パスファインダ」を使用すると、重なっているオブジェクトから新しい形状のオブジェクトを作成できます。

1. 複数のオブジェクトを選択して、オブジェクトメニュー＞パスファインダー＞形状エリアに追加 を選択します。

2. 複数のオブジェクトのアウトラインから１つのオブジェクトを作成します。塗りと線のカラーは最前面のオブジェクトカラーに統一されます。

1. 複数のオブジェクトを選択して、オブジェクトメニュー＞パスファインダー＞全面オブジェクトで切り抜き を選択します。

2. 背面のオブジェクトを前面のオブジェクトと重なっている部分で型抜きした複合オブジェクトを作成します。

1. 複数のオブジェクトを選択して、オブジェクトメニュー＞パスファインダー＞形状エリアを交差 を選択します。

2. 新しいオブジェクトは重なったオブジェクトの、前面にあるオブジェクトの「塗り」と「線」の設定になります。

1. 複数のオブジェクトを選択して、オブジェクトメニュー＞パスファインダー＞重なりあう形状エリアを除外 を選択します。

2. 新しいオブジェクトは重なったオブジェクトの、最背面にあるオブジェクトの「塗り」と「線」の設定になります。

1. 複数のオブジェクトを選択して、オブジェクトメニュー＞パスファインダー＞背面オブジェクトで気に抜き を選択します。

2. 選択したオブジェクトの前面のオブジェクトを背面のオブジェクトと重なっている部分で型抜きした複合オブジェクトを作成します。

1. 複数のオブジェクトを選択して、オブジェクトメニュー＞パスファインダー＞刈り込み を選択します。

2. 選択したオブジェクトの中で同じ色の「塗り」オブジェクトのアウトラインから１つのオブジェクトを作成します。
   作成したオブジェクトはグループ化されて「線」はなくなります。

グループを解除し、切り離したオブジェクト

1. 複数のオブジェクトを選択して、オブジェクトメニュー＞パスファインダー＞分割 を選択します。

2. 選択したオブジェクトの重なっている部分を、複数のオブジェクトに分割します。
   作成したオブジェクトはグループ化されています。

グループを解除し、切り離したオブジェクト

1. 複数のオブジェクトを選択して、オブジェクトメニュー＞パスファインダー＞切り抜き を選択します。

2. 選択したオブジェクトの中で一番前面のオブジェクトで、それより背面のオブジェクトの重なっている部分を切り抜ます。
   作成したオブジェクトはグループ化されます。
